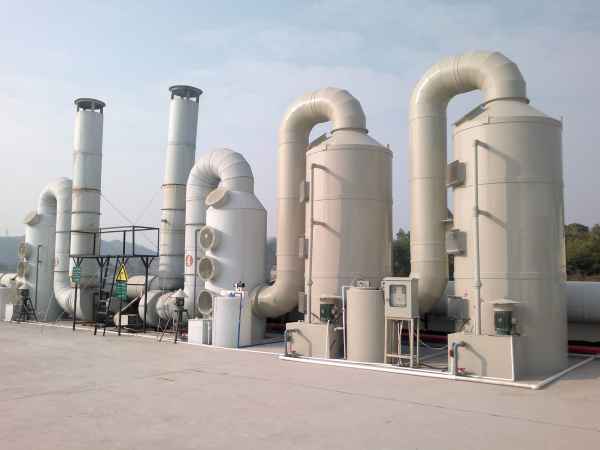

酸洗塔的構造說明
酸洗塔的構造說明
在工業生產中，尤其是在化工、石油和天然氣處理***域，酸洗塔扮演著至關重要的角色。它主要用于去除工藝氣體中的酸性組分，如硫化氫(H2S)和二氧化碳(CO2)，以保護下游設備和減少環境污染。本文將詳細介紹酸洗塔的構造，幫助讀者理解其工作原理和設計***點。
一、酸洗塔的基本構造
酸洗塔通常由以下幾個主要部分組成：
1. 塔體：塔體是酸洗塔的主體結構，通常由金屬材料制成，如碳鋼或不銹鋼，以抵抗腐蝕性化學物質的侵蝕。塔體的形狀可以是圓柱形、錐形或其他根據***定工藝要求設計的形狀。
2. 填料層：填料層位于塔體內部，提供了氣液接觸的表面積。填料可以是隨機堆放的，如拉西環、鞍形填料，或者是結構化的，如格柵或波紋板。填料的選擇取決于所需的傳質效率和塔的處理能力。
3. 分配系統：為了確保液體均勻分布在填料層上，酸洗塔配備了液體分配系統。這通常包括一個分配器和可能的次級分配器，它們負責將進料液體均勻噴灑到填料上。
4. 收集槽和再分布系統：在填料層的底部，通常會有一個收集槽來收集流下的液體。有時，為了提高傳質效率，還會設置再分布系統，以確保液體在進入下一個填料層之前能夠重新均勻分布。
5. 進出口：酸洗塔的***部和底部分別設有氣體和液體的進出口。進口通常設計有導流裝置，以確保氣體和液體能夠有效接觸。
二、酸洗塔的工作原理
酸洗塔的工作原理基于氣液之間的傳質過程。在塔內，含有酸性組分的氣體從底部進入，而洗滌液（通常是堿性溶液）從***部噴灑。當氣體通過填料層上升時，與下降的液體充分接觸，發生化學反應和物理吸收，從而去除氣體中的酸性組分。凈化后的氣體從塔***排出，而富含酸性組分的洗滌液從塔底流出，進行后續處理或回收。
三、酸洗塔的設計考慮因素
在設計酸洗塔時，需要考慮以下因素：
1. 處理能力：根據需要處理的氣體流量和酸度，確定塔的尺寸和填料的類型及數量。
2. 操作壓力和溫度：這些參數影響氣體的溶解度和反應速率，因此需要在設計中予以考慮。
3. 化學性質：選擇合適的材料以抵抗處理過程中可能遇到的腐蝕性化學物質。
4. 效率要求：高效的傳質需要***化填料的選擇和塔內流體的流動***性。
結語：
酸洗塔是工業氣體處理中不可或缺的設備，其構造和工作原理的設計必須滿足***定的工藝要求。通過對酸洗塔構造的詳細說明，我們可以更***地理解其在氣體凈化過程中的作用，以及在設計和運行過程中需要考慮的關鍵因素。
